概要

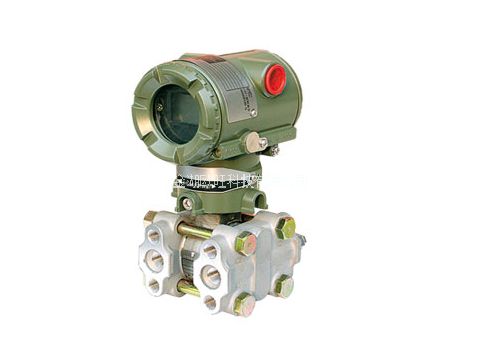

       ECA430A壓力變送器用于測量氣體、液體和蒸汽的壓力，然后轉變成4～20mADC的電流信號輸出。ECA430A也可與HART275手操器相互通訊，通過它進行設定、監控等。
功能規格
輸出
2線制,4～20mA DC輸出,數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓
10.5～42V DC(工作狀態)
（10.5～30V DC本安型)
16.4～42V DC(數字通訊)
(16.4～30V DC本安型)
9.0～32VDC(FF現場總線通訊)
負載
0～1335Ω工作狀態
250～600Ω數字通訊
HART
通訊距離
用多芯雙絞線，通訊距最大可達1.5km，通訊距離因電纜類型而異。
阻尼時間常數
放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2～64秒范圍可調
環境溫度
-40～85℃(-40～185°F)
-30～80℃(-22～176°F)[帶LCD表頭]
接液溫度
-40～120℃(-40～248°F)
性能規格
調量程的參考精度 (包括從零點開始的線性、滯后性和重復性) ±0.1%


壓力變送器430A系列型號和規格代碼表
　

型號	規格 代碼	說                明			參考價	備注
ECA430A		壓力變送器
輸送信號	E D	4～20mA，HART協議數字通訊 4～20mA
測量量程 (膜盒)	A B	0.03～3Mpa 0.14～14Mpa
接液部分材質		本體	膜盒	排氣螺釘
	S	SCS14A	SUS316L	SUS316
管道連接	2 1 0	帶M20×1.5過程接頭 帶½NPT內螺紋過程接頭 無過程接頭(容式法蘭上¼NPT內螺紋)
螺栓、螺母材質	A B C	SCM435 SUS630 SUH660	L膜盒最大工作壓力 3MPa(30kgf/cm2)	M、H膜盒 最大工作壓力 14MPa(140kgf/cm2)
安裝方式	2	垂直安裝，右面高壓，過程連接在上
	3	垂直安裝，右面高壓，過程連接在下
	6	垂直安裝，左面高壓，過程連接在上
	7	垂直安裝，左面高壓，過程連接在下
	8	水平安裝，右面高壓
	9	水平安裝，左邊高壓
電氣接口	5	G½內螺，2處接線口帶盲塞
顯示表頭	D E N	數字表頭 指針表頭 (無表頭)
2inch管安裝支架	A	SECC        平托架
	B	SUC304     平托架
	C	SECC       L型托架
	D	SUS304    L型托架
	N	無安裝支架
附加選型代碼		/附加規格

外形尺寸

   垂直配管安裝方式(安裝代碼2。對于代碼3，6或7，見注釋)

  水平配管安裝方式(安裝代碼8，對于代碼9見注釋)

注釋?zhuān)?、當選安裝為6，7或9時，高、低壓側與上圖相反；
          2、當選安裝為3或7時，過程安裝支架與上圖相反。

     端子側接線圖

     接線端子



SUPPLY±	供電電源和輸出端
CHECK±	外接指示計(安培表)接線端
╧	接地端

注：用外部指示計或檢測計時的阻抗應<10Ω
